电 话：0816-2578377
传 真：0816-2578377
邮 箱：scwn2019@126.com
网 址：www.scwnkj.com
地 址：绵阳市科技城新区园兴街26号（生产厂址）
近日，一个国内自主利用液相法连续生产制备高端氧化铁（非钢副产）项目在经中试验证后，正在筹备数万吨级或更高产能的商业计划。
其产品以“纯度高、平均粒径小、比表面积大、松装密度高、活性好”处于国际领先的地位。
填补了国内空白，可应用于软磁材料、旋磁材料等高端磁材市场，同时作为化工原料（漆料、涂料和催化剂）也有它独特的用途。

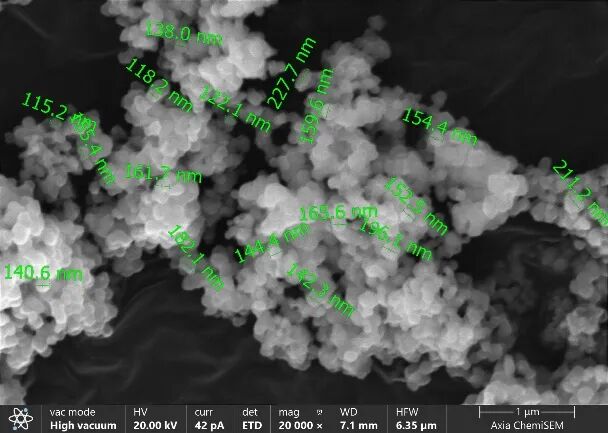

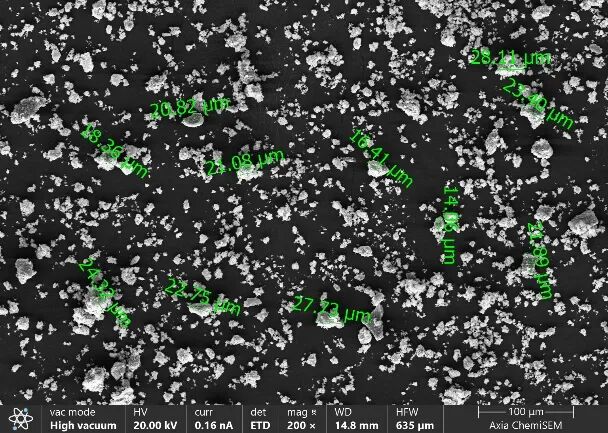

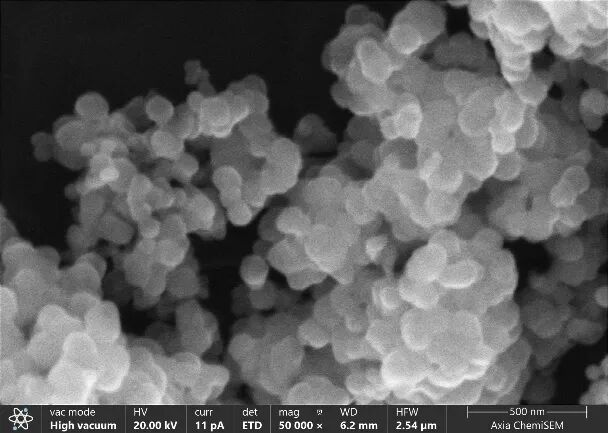

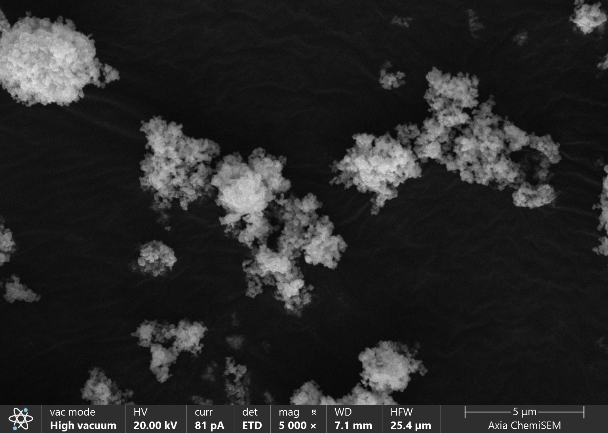

电镜倍数逐渐放大下的液相法氧化铁中试样品
如电镜照片所示，氧化铁样品具备粒径小且均匀，球形度高的特征，液相法工艺也使其纯度达到3N水平，第三方检测结果：平均粒径185nm左右（160～210）；比表面积6m2/g；松装密度6g/cm³；纯度99.8左右。
氧化铁是软磁铁氧体中Z为关键的成分之一，其性质直接影响到软磁铁氧体的磁性能和稳定性。
上述参数代表这种氧化铁的磁导率和磁饱和强度高，可以提高软磁材料的磁性能，提高磁场感应强度和磁通量密度，是软磁材料、磁记录材料、电解电容器等领域的理想原材料。
现阶段国内磁材市场使用的氧化铁多是由钢酸洗废液经过焙烧制成，由于原料供应的不稳定导致产品质量参数变化比较大，难以满足工艺和成本控制的要求，仅可用于中低档市场，高端市场主要被日本、韩国、美国等海外进口产品垄断。
该液相法工艺以原生铁矿石、盐酸、液氨为主要原料进行生产，并且对中间产物氯化铵分解后回收的氨和盐酸可再次用于氧化铁的制备中，实现资源的循环利用，环保低碳；
解决了产品洗涤脱氯难题，产品颗粒尺寸均匀，结晶度高，粒径150-500nm人为可控，具有较好的物理性能和化学稳定性——附加值高；同时由于其原材料的储量大、化学成分固定性强，加之连续生产的工艺，产品的稳定性得到Z 大限度保证。
主要反应过程大致为
铁矿粉+ HCl → FeCl3
FeCl3+ 3NH4→ α-Fe2O3+ 3NH4Cl
NH4Cl → NH3↑ + HCl
除了前文提到的高端磁材领域，高端氧化铁还可用于催化剂领域以提高催化活性和增强催化剂稳定性与活性；用于食品着色剂调整食品的颜色、色调和色泽；用于药物载体起到分散、稳定、控释等作用，还可作为磁性药物、磁性探针等……
随着我国制造业的稳步发展，特别是国家倡导并支持的高端制造业走向世界的目标，高纯氧化铁及其产品必将体现出“高、精、尖”的价值存在，为领域内我国的高端制造业做出其应有的贡献。
说明：文章来源锂电视界；文中观点仅供分享交流，不代表本公众号立场；如涉及版权等问题，请您告知，我们将及时删除。
