分级式冲击磨

2024-03-18

0次

详细介绍：

一、工作原理

物料由进料装置输送至主机粉碎腔，物料与高速回转器件及颗粒之间互相冲击、碰撞、磨擦、剪切、挤压而实现粉碎。粉碎后的物料通过分级轮实现粗细粉的分离，粗粉流入粉碎腔再次粉磨，净化的气体由引风机排出。

二、性能优势及特点

SCWN超细机械粉碎机是我公司自主研制的新型机械粉碎设备，设备综合性能指标达到世界先进水平，已成为众多超细粉体加工的亲耐设备。
1、低能耗：集离心粉碎、冲击粉碎、挤压粉碎于一身，比其它类机械粉碎机节能高达40～50%。
2、高细度：配备自分流式分级系统，产品细度≥2500目。
3、入料范围大：入料粒度≤50mm，物料仅需经一级粗破设备。
4、低磨损：粉碎部分易损件采用复合耐磨新材料，使用寿命长，加工莫氏硬度≤5的物料时无污染。
5、机械稳定性强：可长期24小时不停机生产。
6、功能全：可粉碎针状物料，做到成品长径比15：1；粉碎过程无温升，适合于热敏性材料的粉碎；可对烧结团聚超细物料进行打散作业，粒度恢复率达100%；具有颗粒整形功能，有效提高堆积密度；可粉碎纤维组织的材料；可粉碎水分含量高的物料，具有烘干功能；可粉碎粘性强的物料。
7、负压生产，无粉尘污染，环境优良。
8、自动化程度高，稳定性强，操作简便。

三、应用领域
广泛应用于非金属矿业、化工、建材、食品、医药、农药、饲料、新材料、环保等行业和各种干粉类物料的超细粉碎、打散及颗粒整形。

四、工艺流程

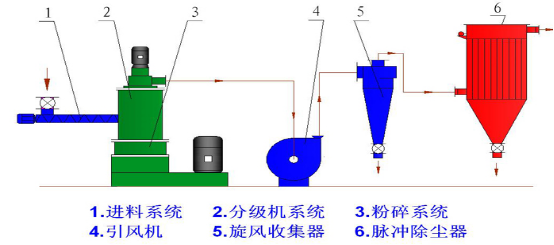

流程图Ⅰ（针对比重大的物料）

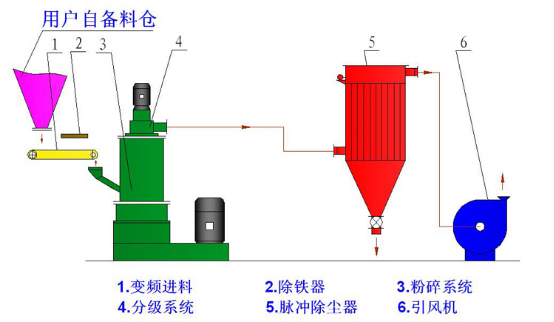

流程图Ⅱ（针对比重小的物料）

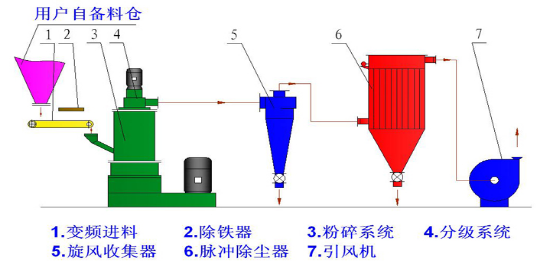

流程图Ⅲ（针对几种成品物料）

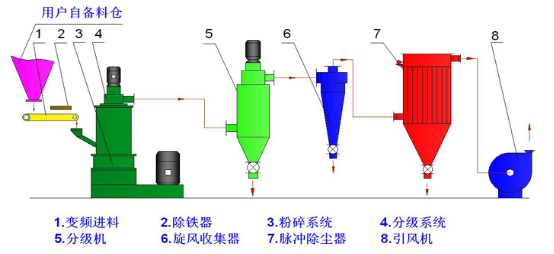

流程图Ⅳ（针对硬度小的物料）

五、技术参数

型号/参数	入料粒度 (mm)	成品粒度 (um)	成品产量 (kg/h)	装机功率 (kw)
SCWN-C100	≤10	10-74	5-25	10.5
SCWN-C400	≤10	10-74	200-1000	58
SCWN-C600	≤10	10-74	400-1500	95
SCWN-C1250	≤10	10-74	600-4500	185
SCWN-C1600	≤10	10-74	800-8000	390
